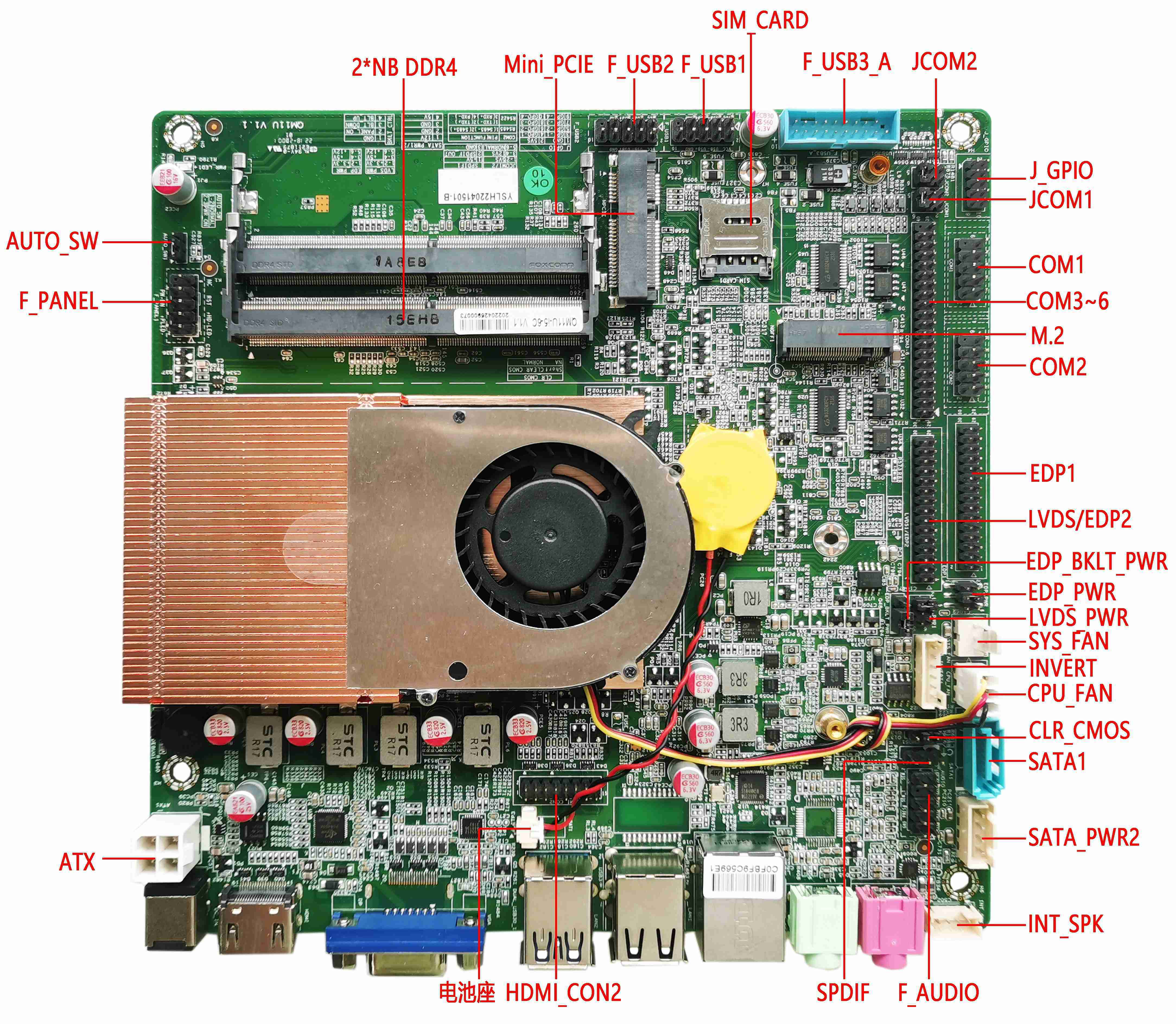

主板尺寸

170mm（L）*170mm（W）*23mm（H）

CPU處理器

支持11代Tiger Lake CPU：I3-1115G4、I5-1145G7E、I7-1185G7E等

內存支持

2*NB-DDR4內存插槽，支持2133/2400/2666/3200MHz內存，最大支持64GB

電源

1*DC_IN

支持12V/19V電壓，DC頭內直徑為2.5MM

主板滿載功耗約65W。建議用12V7A或19V 6.3A以上電源

1*DC_ATX

顯示功能

集成英特爾銳炬? X? 超核芯顯卡，支持單顯、雙顯/三顯/四顯復制、雙顯/三顯/四顯擴展，DOS下單顯

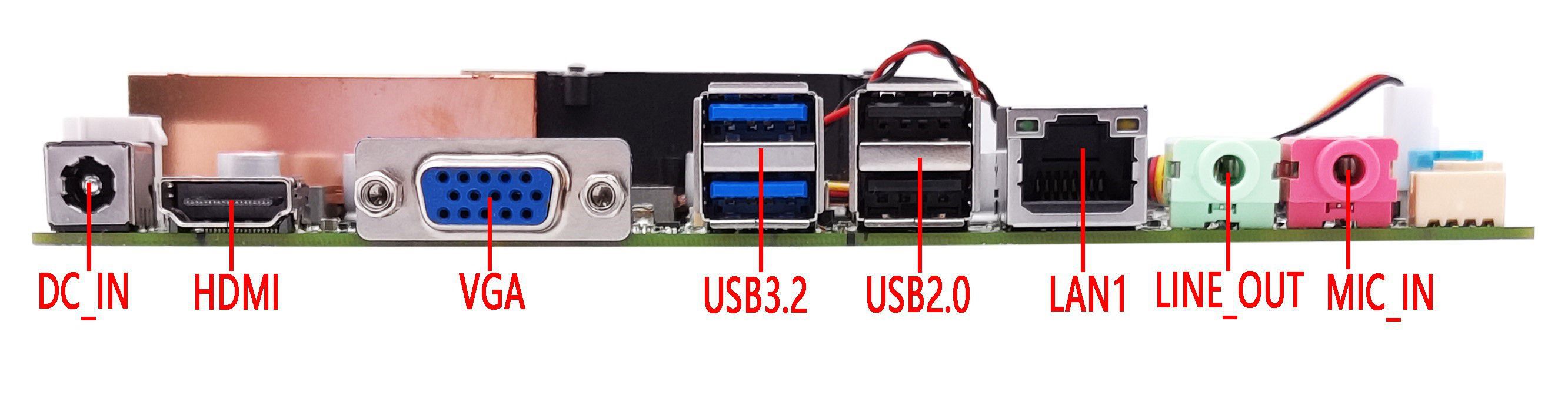

1*VGA DB15接口

支持分辨率1920*1080@60Hz

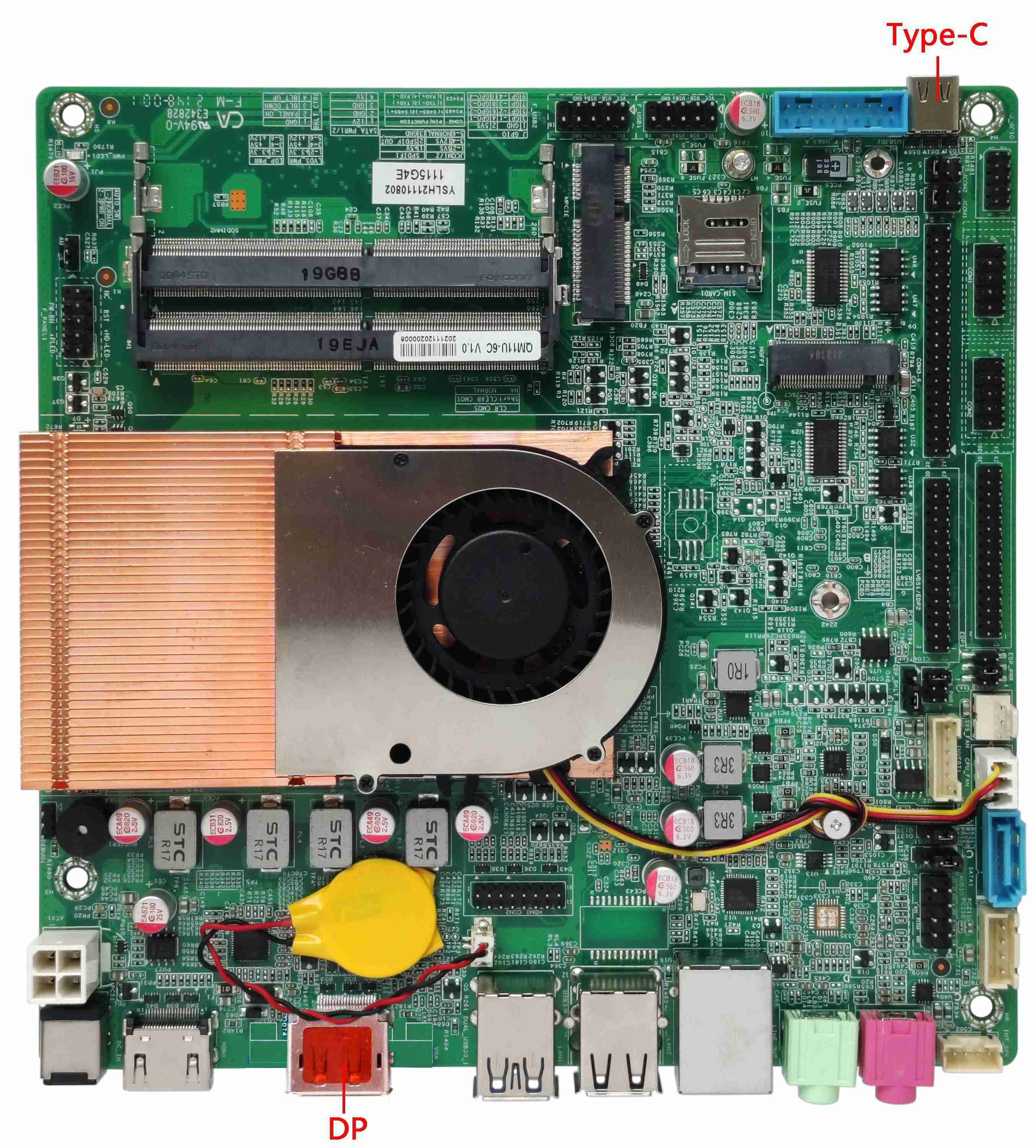

1*DP接口

支持4K分辨率4096/3840*2160@60Hz

VGA接口和DP接口二選一

1*HDMI 2.0接口

支持4K分辨率4096/3840*2160@60Hz

1*HDMI_CON插針

支持4K分辨率4096/3840*2160@60Hz        （16Pin，2*8Pin，2.0mm）

1*EDP1插針

支持4K分辨率4096/3840*2160@60Hz        （30Pin，2*15Pin，2.0mm）

1*EDP_PWR插針

EDP電壓控制插針                               （6Pin，2*3Pin，2.0mm）

1*LVDS1/EDP2插針

LVDS或EDP2插針                           （30Pin，2*15Pin，2.0mm）

1*LVDS_PWR插針

LVDS或EDP2電壓控制插針                      （6Pin，2*3Pin，2.0mm）

1*INVERT插針

LVDS背光開關背光亮度調節控制                  （6Pin，1*6Pin，2.0mm）

1*BKLT-PWR1

LVDS背光電壓控制插針

LVDS插針和EDP2信號二選一，共用插針

網絡功能

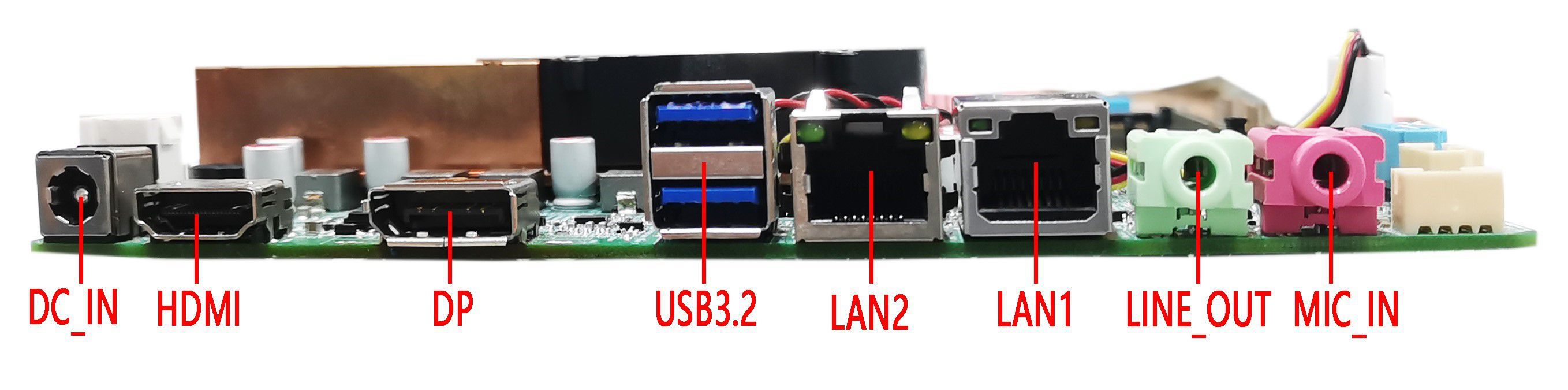

1*LAN接口（雙網可選)

Intel WGI219 LM千兆網卡芯片，支持網絡喚醒和PXE無盤啟動功能

可改雙網支持  Intel WGI219 LM +Realtek 8111H千兆網卡

1*Mini-PCIE接口

支持WIFI/3G/4G/GPS/藍牙模塊等，可選支持MSATA

硬盤功能

1*M.2接口

默認支持M.2 2280，可選2242；默認SATA協議，可改NVME（PCIE）協議

1*SATA1接口

標準SATA3.0硬盤接口，最大傳輸速度6.0 Gbps

1*SATA_PWR2插針

硬盤供電插針，可取電5V、12V。               （4Pin，1*4Pin，2.54mm）

聲音功能

集成Realtek ALC662/660/892 HD數字音頻解碼器，6聲道高保真音頻控制器，可改HS-100B USB聲卡

1*LINE_OUT接口

支持音頻輸出（綠色）

1*MIC_IN接口

支持麥克風輸入（紅色）

1*INT_SPK插針

功放支持8歐5瓦喇叭雙聲道輸出                 （4Pin，1*4Pin，2.0mm）

1*F_AUDIO插針

標準音頻插針                                  （9Pin，2*5Pin，2.54mm）

1*SPDIF插針

數字音頻插針                                    (3Pin, 1*3Pin , 2.54mm)

USB功能

2*USB3.2接口

后置標準USB3.2 Gen2接口，最大傳輸寬帶為10.0Gbps

2*USB2.0接口

后置標準USB2.0接口，最大傳輸寬帶為480Mbps（60MB/s）

1*F_USB1插針

前置USB2.0插針，一組有2*USB2.0             （9Pin，2*5Pin，2.54mm）

1*F_USB2插針

前置USB2.0插針，一組有2*USB2.0             （9Pin，2*5Pin，2.54mm）

1*F_USB3_A插針

前置USB3.2插針，一組有2*USB3.2           （19Pin，2*10Pin，2.0mm）

1*Type_c接口(可選)

標準Type_c接口

Type_C接口的信號與F_USB3_A插針為二選一

開關功能

1*F_PANEL插針

開關、電源燈、硬盤燈、重啟插針                 （9Pin，2*5Pin，2.54mm）

1*AUTO_SW插針

硬件控制上電開機插針                            （3Pin，1*3Pin，2.0mm）

其他I/O

COM1/COM2插針

串口，都支持RS232，RS422/RS485可選        （9Pin，2*5Pin，2.54mm）

COM3~COM6插針

串口，支持標準RS232；                       （39Pin，2*20Pin，2.0mm）

1*JCOM1插針

控制COM1第9腳電壓 0V/5V/12V可選          （6Pin，2*3Pin，2.0mm）

1*JCOM2插針

控制COM2第9腳電壓 0V/5V/12V可選          （6Pin，2*3Pin，2.0mm）

1*SIM_CARD卡槽

支持SIM卡，用3G/4G時需要SIM卡

1*CPU_FAN插針

CPU風扇插針，支持溫控                        （3Pin，1*3Pin，2.54mm）

1*SYS_FAN插針

系統風扇插針，全速，不支持溫控                 （3Pin，1*3Pin，2.54mm）

1*CLR_CMOS插針

主板放電、清零插針                              （3Pin，1*3Pin，2.0mm）

1*J_GPIO插針

GPIO控制插針                                 （10Pin，2*5Pin，2.0mm）

運行環境

工作溫度：-10℃~60℃；      工作濕度：5%~95%相對濕度，無冷凝

BIOS

AMI BIOS，支持上電開機，定時開機，遠程開關機設備智能識別

Watch Dog

看門狗編程，支持硬件復位功能（256級，0~255秒）

操作系統

支持Windows 11 64位 ，Windows 10 64位，Linux等
