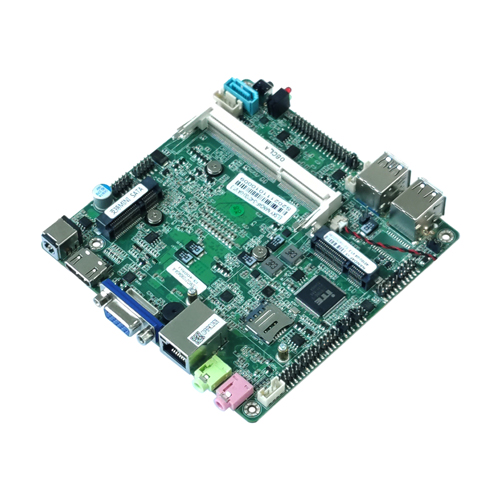

主板型號

NANO4F-UA/NANO5F-UA

主板尺寸

120mm（L）*120mm（W）*33mm（H）

CPU處理器

NANO4U

支持4代CPU：I3-4010U、I5-4200U、I7-4500U等

NANO5U

支持5代CPU：I3-5010U、I5-5200U、I7-5500U等

內存支持

1*DDR3 SODIMM內存插槽，支持1600MHz內存，低壓1.35V，最大支持8GB

電源

1*DC_IN

支持12V/19V電壓，DC頭內直徑為2.5MM

主板滿載功耗約40W，建議用12V/5A或19V3A以上電源

1*DC_ATX

DC_IN與DC_ATX為二選一，主板默認支持DC_IN

顯示功能

NANO4F-UA

Intel HD Graphics 4400圖形控制器

集成Intel UHD Graphics 超核芯顯卡，支持單顯、雙顯/三顯復制、雙顯/三顯擴展，DOS下單顯

NANO5F-UA

Intel HD Graphics 5500圖形控制器

1*HDMI 1.4接口

支持4K分辨率4096/3840 * 2160@30Hz

1*VGA DB15接口

支持分辨率1920 * 1080@60HZ

1*JVGA插針

支持分辨率1920 * 1080@60HZ                  （14Pin，1*14Pin，1.0mm）

1*LVDS/EDP插針

支持分辨率1920 * 1080@60Hz                   （30Pin，2*15Pin，2.0mm）

1*BKLT_CONN插針

LVDS/EDP背光開關控制插針                        （6Pin，1*6Pin，2.0mm）

1*VCC_SEL插針

LVDS/EDP工作電壓控制插針                        （6Pin，2*3Pin，2.0mm）

主板LVDS與EDP為二選一，默認支持LVDS，如需EDP，則改主板,

網絡功能

1/2*RJ45 LAN接口

Realtek 8111F千兆網卡芯片，支持網絡喚醒和PXE無盤啟動功能

（單網8111F，雙網8111F+8111H）

1*Mini-PCIE接口

支持WIFI/3G/4G/GPS/藍牙模塊等，可選支持 MSATA

硬盤功能

1*MSATA接口

支持MSATA盤，支持SATA 3.0 ，可選支持WIFI

1*SATA1接口

標準SATA3.0硬盤接口，最大傳輸速度6.0 Gbps

1*SATA_PWR1插針

硬盤供電插針，可取電5V、12V。                   （4Pin，1*4Pin，2.54mm）

聲音功能

集成 Cmedia HS_100B USB音頻芯片

1*LIN_OUT接口

支持音頻輸出（綠色）

1*MIC_IN接口

支持麥克風輸入（紅色）

1*INT_SPK插針

功放支持8歐5瓦喇叭雙聲道輸出                    （4Pin，1*4Pin，2.0mm）

USB功能

2*USB3.0接口

后置標準USB3.0接口

2*USB2.0接口

后置標準USB2.0接口

1*F_USB3插針

前置USB2.0插針，一組有2*USB2.0                （9Pin，2*5Pin，2.0mm）

開關功能

1*F_PANEL插針

開關、電源燈、硬盤燈、重啟插針                    （9Pin，2*5Pin，2.0mm）

1*PWR_SW按鈕

開關按鈕

1*AUTO_SW插針

硬件控制上電開機插針                               （3Pin，1*3Pin，2.0mm）

其他I/O

1*COM1插針

串口，只支持RS232                                （9Pin，2*5Pin，2.0mm）

1*COM2插針

串口，可選支持RS232 /RS422 /RS485              （9Pin，2*5Pin，2.0mm）

1*COM3插針

串口，只支持RS232                                （9Pin，2*5Pin，2.0mm）

1*COM4插針

串口，只支持RS232                                （9Pin，2*5Pin，2.0mm）

1*JCOM1/2插針

控制COM1/2第9腳電壓 0V/5V/12V可選           （6Pin，2*3Pin，2.0mm）

1*SIM_CARD卡槽

支持SIM卡，用3G/4G時需要SIM卡

1*CLR_CMOS插針

主板清零、放電插針                                （2Pin，1*2Pin，2.54mm）

1*CPU_FAN插針

CPU風扇插針，支持溫控                           （4Pin，1*4Pin，1.25mm）

1*LED

電源及硬盤狀態(tài)指示燈

1*GPIO插針

標準GPIO插針                                    （10Pin，2*5Pin，2.0mm）

運行環(huán)境

工作溫度：-20℃~60℃；      工作濕度：5%~95%相對濕度，無冷凝

BIOS

AMI BIOS，支持上電開機，定時開機，遠程開關機設備智能識別

Watch Dog

看門狗編程，支持硬件復位功能（256級，0~255秒）

操作系統(tǒng)

支持Windows 10，Windows 8，Windows7、Linux等
