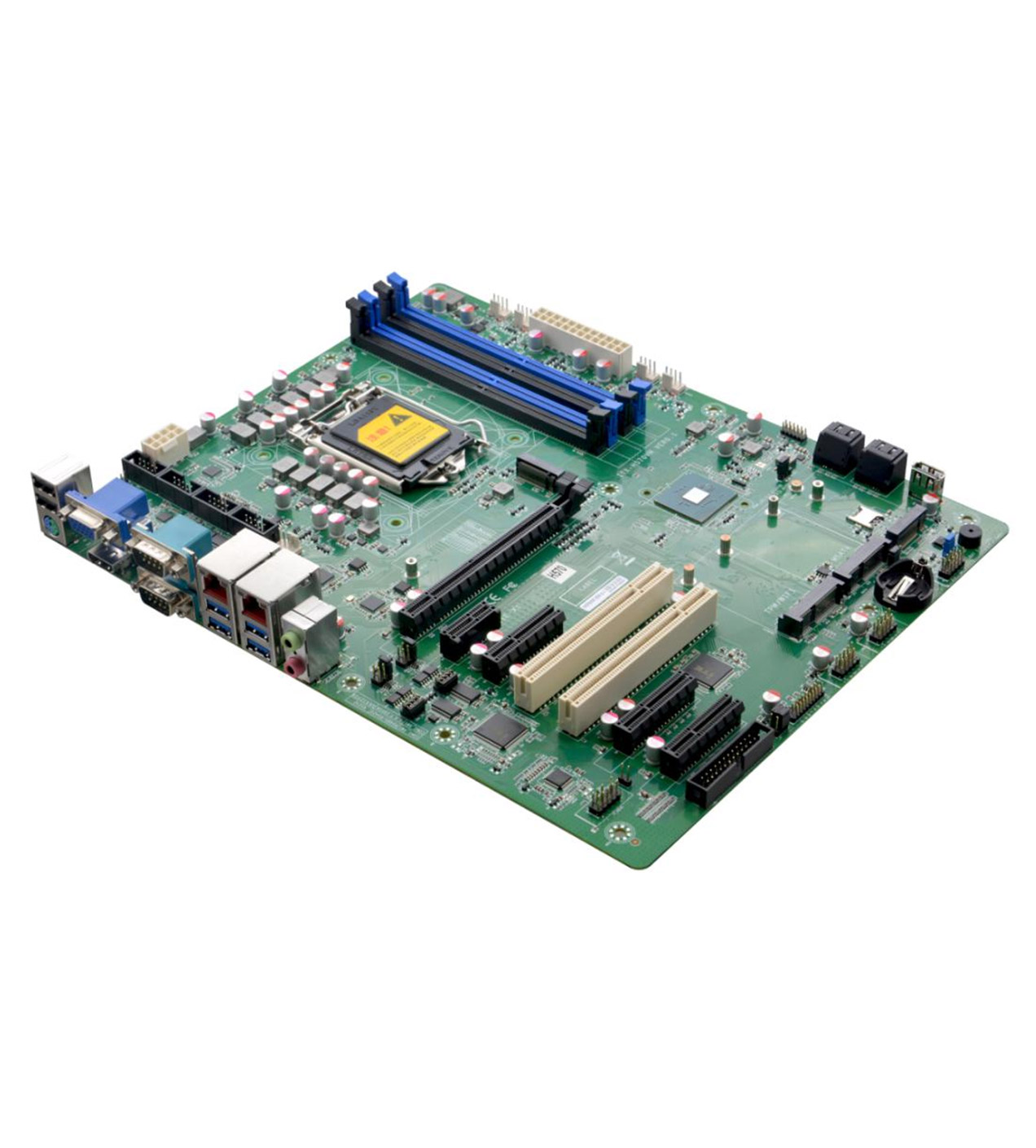

產品型號

DM-H57 VER:0.1

處理器

支持LGA1200 10^th/11th Intel? Celeron/Pentium/Core? i3/i5/i7/i9 處理器

Note:支持10/11代 125W的CPU

芯片組

采用Intel? H570芯片組,

內  存

4* DDR4 SODIMM內存插槽，支持雙通道最高3200MHz內存,最大支持128GB

顯  示

集成Intel?HD Graphics 核心顯卡支持DirectX12.1,OpenGL4.5,支持4K顯示

1* VGA接口,支持最高分辨率為1920X1200@60Hz

2* HDMI1.4接口,支持最高分辨率為4096x2304 @24Hz

網  絡

2* Intel ?I226V千兆網卡芯片,支持網絡喚醒/PXE功能

存  儲

4* SATA3.0硬盤接口,傳輸速度可達6Gbps

1* MSATA插槽,支持Intel 協議的SSD

1* M.2插槽,支持M.2 Key M 2280 NVME PCIE X4/SATA自適應SSD

音  頻

板載ALC897 7.1+2聲道高保真音頻控制器,支持MIC/Line-out

擴展插槽

1* PCIE3.0 X16插槽

1* PCIE 3.0 X1插槽

3* PCIE 3.0 X4插槽

2* PCI插槽

1* Mini-PCIE插槽，支持WIFI/TPM-4COM小板擴展4個串口,默認為WIFI（需TPM-4COM功能要更改BIOS）

1* M.2插槽，支持M.2 Key B 2242/2252 4G/5G模塊

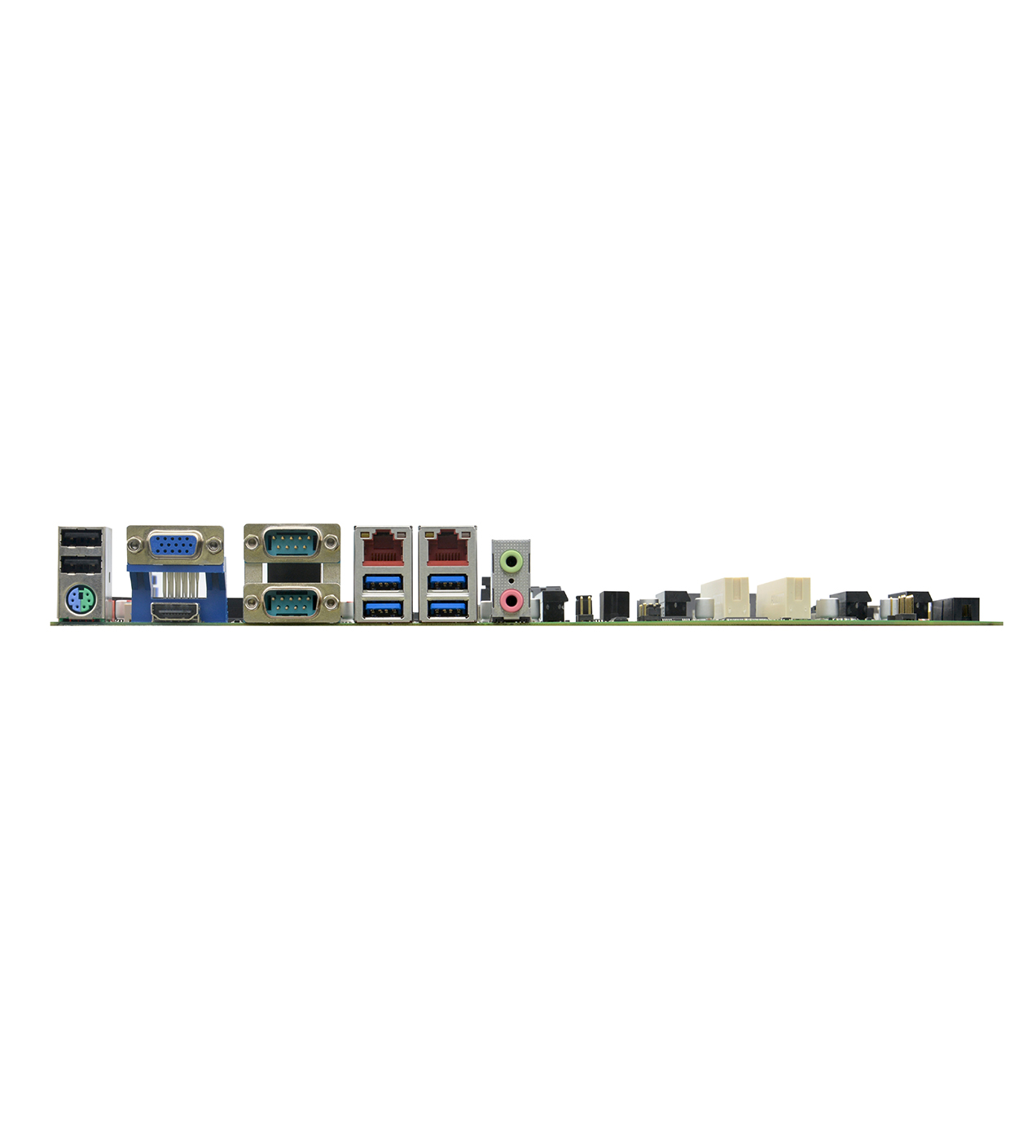

背板I/O接口

1* PS/2接口(可擴展鍵盤和鼠標)

1* DB15 VGA接口

1* HDMI1.4接口

2* DB9 RS232串口, 支持第9pin帶電功能，支持RS485/422

2* USB2.0接口

4* USB3.0接口

2* RJ-45千兆網絡接口

1* 雙層音頻接口(聲音輸出和MIC輸入)

內置I/O接口

4* USB2.0接口 2*5pin，

2* USB3.0接口 2*10pin

1* 前面板音頻接口(2*5pin）

1* 前面板功能按鈕和指示燈接口(2*5pin)

1* 24pin ATX電源插座 1* 8pin ATX電源插座

1* PS/2鍵盤鼠標接口 1*6pin

1* JVGA接口 1*12pin,與DB15同信號

1* JHDMI接口 2*8pin

1* TPM接口 2*6pin

4* RS232串口，2*5pin

1* SIM卡插槽

1* LPT接口 2*13pin

風扇接口

1*4pin CPU風扇接口;4*4pin 系統風扇接口

BIOS

64Mb Flash ROM

看門狗

支持硬件復位功能(256級，0~255秒)

操作系統

Windows 10/Windows 11/Linux

電源類型

采用ATX 24Pin和8pin電源供電

工作溫度

0℃～60℃

儲存溫度

-20℃～70℃

工作濕度

5%-95%相對濕度,無冷凝

尺 寸

305mm x 245mm
